Ontbricken van wm8650 apparaten, tablets repareren, herprogrammeren via de seriele poort

!! Ont bricken van de WM8650 !!

Brick betekenis:

In de strikte zin van het woord, moet BRICK betekenen dat er een fout in de software is welke het apparaat volledig onbruikbaar maakt. Eigenlijk onherstelbaar zonder hardware-vervanging. Het is echter gebruikelijk om de term te gebruiken voor een probleem dat kan worden verholpen, maar dan alleen door een complexe en moeilijke procedure, waarvoor vaak extra software en hardware nodig is.

Hier en daar brickt een tablet maar altijd door menselijk verkeerd handelen. De meest voorkomende rede is dat mensen vergeten de flash bestanden van de SD kaart te verwijderen en wanneer de tablet dan opnieuw moet opstarten begint de flash procedure opnieuw. Het verwijderen van de Sd kaart tijdens het flashen of het opgaan van de batterij tijdens het flashen zijn ook goede manieren om een tablet onbruikbaar te maken.

Voor het volgen van deze beschrijving moet je kunnen solderen.Voor gevorderde tweakers dus. Aan de andere kant heb je niks aan een Bricked tablet dus ‘what the hey’. Leren is leuk en baat het niet dan schaad het niet.

Als je wm8650 wél aan gaat maar met een zwart scherm (wel backlight maar niets in beeld) dan heb je de zg. “black screen of death” ofwel een ‘Hard Brick’ dus gaan we proberen het apparaat te ont bricken.

Als de reset en of batterij leeg trucs niet werken probeer dan dit.

U-BOOT:

U-Boot is de boot loader. Als we de WM8650 inschakelen begint deze met het lezen van de SPI Flash.

Dit is de boot volgorde:

1 – U-boot wordt geladen vanaf de SPI Flash door de CPU.

2a – Normale boot: Linux kernel wordt geladen vanaf de NAND Flash door u-boot.

2b – SDkaart boot: Linux Kernel wordt geladen van de SD kaart door u-boot.

Linux draait een script (autorun.sh) om de NAND Flash en SPI Flash te herprogrammeren, om bestanden te lezen van de SD kaart.

Als de SPI flash niet meer in orde is komt de tablet dus niet verder en spreken we over een Brick.

Om te checken of U-boot nog wel in orde is hebben we een seriele poort (console) nodig. 1 op de PC en de meeste wm8650 tablets/netbooks hebben er ook 1.

De tablet moet opengemaakt worden om toegang te krijgen tot de seriele aansluiting. Sommige tablets (Intertoys, Bart Smit, Blokker, Kijkshop etc) hebben een externe ‘dongle’ met een 30-pins aansluiting waarin een seriele poort is verstopt. Deze (dongle) adapters hebben doorgaans 2 USB aansluitingen en een ethernet (utp) aansluiting.

Deze adapter kan worden opengemaakt en daar vinden we de 4 aansluitingen voor een seriele connector zodat we de tablet niet hoeven openmaken.

Hoe installeren Firmware Samsung Galaxy S 2 met Odin

Firmware installeren op de Samsung Galaxy S 2 (sgs2) doen met met behulp van het programma Odin. Niet officiele firmware wordt niet gezien door het Samsung programma KIES en Odin helpt ons een handje. Odin is een Flashprogramma voor Android toestellen en communiceert met de Telefoon. Natuurlijk zijn er vele alternatieve firmwares, vooral voor populaire apparaten als deze en gelukkig heeft men het makkelijk gemaakt de woftware aan te passen. Dit is een stap voor stap installatie handleiding / tutorial voor het installeren van nieuwe officiele en onofficiele firmare op de Samsung Galaxy S II telefoon gebruikmakend van Odin3.

Benodigdheden

Odin3 (download)
• Firmware

Op het moment van schrijven is er nog geen echte ICS (ice cream sandwich) firmware voor de Galaxy S2 dus moeten we het doen met bijvoorbeeld de laatste officiele release.

XWKK2

Firmware info
PDA:XWKK2
PHONE: XXKI4
Date: 11/11/2011
Android 2.3.6

XEN (Netherlands): –LINK VERWIJDERD– (multi upload)

XWKK2 Stock Kernel: –LINK VERWIJDERD– (multi upload)
Password: intratech@XDA

Of een nieuwe versie Frankenstein Firmware:

XWKK5
Android 2.3.6

This package has: PDA: XWKK5| Modem/phone: XXKI3| CSC: XEUKH2
Download: –LINK VERWIJDERD– (multi upload)

XWKK5 Stock Kernel: –LINK VERWIJDERD– (multi upload)
Password: intratech@XDA … Meer Lezen …

Zepad ZT180 v2 HoneyComb MOD firmware door HcH – uitleg en download

HcH heeft een nieuw Forum! NewAndroidTabletPC heeft een ZT180v2 gedoneerd zodat HcH daar zijn kunsten op los kan laten en hier is de eerste release van de aangepaste firmware voor dit leuke apparaat.

Deze firmware kan dual booten naar Android óf Windows CE!

Zepad ZT180v2, HcH’z modded version of Zenithink’s “android_2.2_512_4GB_10_0613 with F” ROM:

Het Apparaat:

* Android 2.2
* 10″ Display
* Blue LED
* ZT-180 Chipset
* 4 GB Internal SD
* 512MB RAM

Firmware installatie:

  • 1. Download de update
  • 2. Open de download met Winrar of 7z
  • 3. Pak de bestanden uit naar een map genaamd: zt-update
  • 4. Knip de map door er rechts op te klikken en knippen/cut
  • 5. Plak de hele map naar de root van een SD kaart
  • 6. Verwijder de sd kaart veilig en stop ‘m in de ZT-180
  • 7. Druk op de grote ronde Menu knop terwijl je de ‘aan’ (power) knop indrukt. Bij de vraag:  update spl? Druk op de menu knop om de installatie te laten beginnen.
  • 8. Na installatie zal de tablet doorstarten naar HcH’s Honeycomb mod met alle voordelen van dien.

… Meer Lezen …

Alternatieve firmware smartdevices smartQ7 v4 Uberoid hoe installeren en download

Dit is de geroote v4 firmware door HcH voor de SmartQ7. Deze ROM is een customized QDroid22.
Uberoid voor SmartQ7 is  geboost/overclocked/geroot/en heeft market met vele extras, fixes, apps en games.

De SmartQ 7 van SmartDevices heeft een 7 inch touchscreen (WVGA, 800 x 480 pixels), met intern een 600MHz Samsung ARM11-processor, 2GB Flashgeheugen, waarvan 256MB voor gebruikers. Er zit ook 1080p HDMI video-out op, binnenin zit een 4500 mAh batterij. Dit apparaat weegt net geen 500 gram.

Apparaat: SmartQ V7 Android 2.1 + Android Market+HDMI OUT
CPU:
TCC8900 600MHz
Geheugen:  2GB Nand Flash, 256MB beschikbaar, SD/SDHC maximaal 32GB
Schermresolutie: WVGA 800×480 pixels (16 million colors) 7 inch
Maximale Video Resolutie: 1280*720, 30fps
Audio:  MP3OGGWMAFLACAPE(met .cue files)AACWAV(PCMADPCM)
Audio: 3.5mm hoofdtelefoonaansluiting, high-quality stereo luidpsreker, microfoon
Batterij:  4500mAH Built-in Li-poly battery
USB:  USB 2.0 HighSpeed OTG port,USB HOST poort
WiFi: Wifi IEEE 802.11 b/g network … Meer Lezen …

Hoe installeren custom firmware rom TomTec excellent en Xiron excellent Android 2.3 tablet ATP7483 8 inch met download

De TomTec Android 2.3 tablet ATP7483 Excellent 8 (ook geschikt voor de xiron x8) is zeker een hele leuke tablet te noemen maar dat kan natuurlijk nog leuker met root acces! Root in Android geeft volledige vrijheid en meer functionaliteit.

Gebruiker Geordieke wees ons op deze firmware, RTUNTU heeft de originele firmware root acces gegeven waardoor de mogelijkheden verrijkt zijn en Gabsor heeft deze verse software getest en gedeeld met de wereld.

De  Tomtec ATP7483 Excellent 8 tablet kost om en nabij 130 euro. Volledig opgeladen houdt de batterij van deze tablet PC het een 3,5 tot 4 uur vol.

Specificaties:

- Android 2.3.1 Gingerbread
- Cortex A8 chipset (1.2 GHz)
- 8 inch (20,5 cm) meedraaiend 4:3 capacitief MultiTouch (800×600) beeldscherm
- 4GB geheugen, uitbreidbaar tot 32GB via MicroSD kaart (niet bijgeleverd).
- 0.3 megapixel webcam.
- Ingebouwde 5000 mAh accu
- 2 USB aansluitingen, 1 keer standaard 2.0 USB
- Wi-Fi met goed ontvangst
- Lichtgewicht, slechts 472 gram!

Extra’s:

1. Rooted
2. Market 3.1.6
3. Animaties en logo zijn van Xiron (blokker tablet).
4. Enkele standaard applicaties zijn vooraf geinstalleerd.
5. Sneller opstarten … Meer Lezen …

Hoe installeren custom firmware rom TomTec Android 2.3 tablet ATF3482 Game 7 inch met download

Na lange tijd geen mogelijkheden te hebben gehad wees gebruiker Geordieke ons op een nieuwe custom firmware voor de ATF3482 7 inch Android tablet van TomTec verkrijgbaar bij Bart Smit. RTUNTU heeft de firmware root acces gegeven waardoor de mogelijkheden verrijkt zijn en Gabsor heeft deze verse software getest en gedeeld met de wereld. Handige programma’s zoals Titanium Backup en Root explorer hebben root acces nodig en dit betekend ook dat systeem bestanden aangepast kunnen worden dus pas niets zomaar aan.

Specificaties:

- Android 2.3.1 Gingerbread
- Cortex A8 chipset (1.2 GHz)
- 512 Mb werkgeheugen, 4GB geheugen aanboord, uitbreidbaar tot 32 GB via MicroSD-kaart
- 7 inch (17,5 cm doorsnede) resistief meedraaiend DualTouch (800×600)beeldscherm
- 0.3 megapixel webcam.
- Sterke 3000 mHa accu
- Mini USB-aansluiting, (dus geen grote)
- MicroSD slot
- WiFi

ATF3482

met deze firmware:

- Start de tablet sneller op
- Root acces (SU, superuser)
- Heeft Android Market 1.3.6 … Meer Lezen …

Uberoid firmware updaten vanaf de tablet zelf

Met dank aan Marti van Lin beschrijft dit artikel hoe we de nieuwere versies van Uberoid kunnen updaten, direct vanaf de tablet! HcH, de ontwikkelaar van Uberoid firmware zal in volgende versies Changer.sh verder ontwikkelen en meer opties toevoegen.

Een nieuwe feature van Uberoid 9.x.x, is ondersteuning voor Linux. Voorheen was er slechts een DOS versie van CHANGER (CHANGER.BAT) en om die uit te kunnen voeren heb je een MS-DOS of Windows systeem nodig.

Gezien het achterhalen van wat een batch bestand ( changer.bar) doet d.m.v mac osx of linux erg omslachtig is (renamen, openen als tekst etc)  is dit script een zeer welkome uitbreiding op de toch al geweldige Uberoid Firmware.

De Linux gebruiker moest het maar zelf uitzoeken, maar toch is het HcH gelukt om Uberoid op dat heerlijke spotgoedkope tablet te krijgen.

Je denkt wellicht, fijn, wat kan mij dat schelen? ik gebruik geen Linux!

Denkfoutje, want Android is gebaseerd op de Linux kernel en dus eigenlijk ook een linux versie te noemen.

… Meer Lezen …

update procedure Android tablet met Rockchip voor semi bricked apparaten

Dit artikel beschrijft hoe we een android tablet met een Rockchip cpu kunnen flashen met zg. low level Rockchip flashing tools. Handig wanneer dat ding niet of niet meer werkt, niet meer opstart, bij een nieuwe uitgave van de firmware en na aanpassingen van de firmare. (Met dan kaan Geert voor de links)

Normaal gesproken zal de tablet automatisch het bestand update.img zien en vragen om installatie wanneer deze is de root van de SD geplaatst wordt maar wanneer een tablet niet meer op wil starten moeten we deze procedure volgen om de semi brick te kunnen herstellen. Zo zijn er bijvoorbeeld meldingen van tablets welke niet meer willen opstarten na het installeren van Skype.

Deze procedure is succesvol uitgevoerd op de Archos 7 HT (v1/v2/c ), Archos 70b eReader, Arnova 8 en Arnova 10 tablets.

 LET OP: Firmware installeren brengt risico’s met zich mee en de gebruiker is altijd zelf verantwoordelijk voor de resultaten.

 Firmware Flashen voor Rockchip tablets:

  1. Donload dit  pakket met alle benodigde tools waaronder de driver en een filmpje.Gebruik voor tablet met een Rockchip 2808 CPU, zoals: Archos 7 HTv1
    >>  RKAndroid_ENG.zip met Rockchip 28Driver en RKAndroidDM.exe
    Voor Rockchip 2818 CPU tablets,zoals: Archos 7 HTv2, Archos 7c HT, Archos 70b eReader, Archos 70c eReader,Arnova 8, Arnova 10:
    >> Gebruiken we dit bestand: W9_0.18.20101201.214043.zip met de Rockchip 281xDriver en RKAndroidBatchUpgrade.exe
  2. Download de juiste firmware! , (Ben er zeker van dat dit de juiste firmware is voor de tablet want we willen geen bricks)
  3. Pak de tool en driver uit naar bijvoorbeeld de desktop
  4. Schakel de tablet compleet uit en sluit de lader aan.
  5. Sluit te tablet aan op de (windows) computer middels een USB kabel
  6. Start de tablet in ‘reset mode’, (dit verschilt per tablet, zie hieronder)
  7. De computer zal om een driver vragen dus wijs hier de driver uit het pakket aan (op de desktop)
  8. Installeer de driver.
    28Driver: voor Archos 7 HTv1, Archos 70b eReader
    281xDriver: voor Archos 7 HTv2, Archos 7c HT, Arnova 8, Arnova 10:
  9. Start het flash programma (RKAndroidDM.exe of RKAndroidBatchUpgrade.exe),het programma ziet nu de tablet (loader device found) en maakt het vakje in het programma groenof blauw zoals ook te zien is in het filmpje in het download pakket.
  10. Selecteer de “image” checkbox en blader naar de firmware door op de knop met de puntjes rechtsboven te klikken. (.img bestand)
  11. Klik op upgrade, het flashen duurt een paar minuten,de groene rechthoek wordt oranje en laat zien hoe ver de update is in %.
  12. Na de installatie zal de tablet opnieuw opstarten
  13. Aan te raden om de tablet te resetten na de installatie om eventuele sporen van de oude firmware te verwijderen. De reset procedure is anders bij verschillende tablets, lees hiervoor de handleiding.

Download update img bestanden:

Arnova 7 update img 18 juli 2011,  Arnova 8 update img 7 september 2011,  Arnova 10 update img 7 september 2011,  Arnova 10 G2 update img 10 oktober 2011,  Arnova 10b 18 juli 2011 update img,  Arnova 84 update img 18 juli 2011



Reset Mode voor wanneer de tablet niet gezien wordt:

1. SLuit de lader aan en verbind de USB kabel nog niet. Zorg ervoor dat de aangemelde windows gebruiker admin rechten heeft. Ga naar ‘hardware door rechts te klikken op ‘deze computer’ of ‘computer’ en dan naar Apparaatbeheer. Staat de tablet in de lijst met eventueel een uitroeptekentje, rechts klik er dan op en kies ‘installatie ongedaan maken.

2. Start de Tool RKAndroidBatchUpgrade. Druk de resetknop in met een pinnetje zoals een paperclip of een speld. Hou nu de volume + (niet volume – dus) knop ongeveer 15 seconden vast  en sluit dan de USB kabel aan. Als alles goed gegaan is vraagt de computer nu om een driver om te installeren. Kies driver aanwijzen ( op mijn computer naar stuurprogramma’s zoeken) en installeer de driver uit de download. De RK  Android Upgrade Tool zal hierna ws het eerste vakje van kleur doen veranderen waaraan we zien dat de tablet goed herkent wordt en nu kunnen we beginnen met upgraden. Wijs de uitgepakte update.img aan en klik op update.

IDE naar AHCI zonder Windows opnieuw te hoeven installeren

Vooral bij SSD schijven is het slim om in Windows de raid driver te gebruiken in plaats van de gewone IDE driver. Ook wanneer we slechts enkele schijven gebruiken in een niet RAID opstelling. De instelling hiervan bevind zich bij de meeste PC’s in de BIOS. Heel weinig moderne computers en laptops hebben deze instelling niet. Om te checken of een computer dit kan, kijk in de BIOS.

Wanneer we de instelling aanpassen van IDE naar AHCI krijgen we een blauw scherm ( bsod – blue screen of death ) en hier en daar wordt geadviseerd een complete herinstallatie van Windows uit te voeren. Dit neemt veel tijd in beslag en nood hiertoe willen we en kunnen we dus voorkomen.

Na er zeker van te zijn dat de computer de AHCI optie heeft ( meestal een kwestie van DEL of F12 vóór het opstarten van Windows ) gaan we het rigister aanpassen. Hiervoor gebruiken we regedit. Regedit openen we door ‘regedit’ te typen in ‘uitvoeren’.

… Meer Lezen …

Flash een OCZ Vertex SSD naar een Vertex TURBO voor meer snelheid – uitleg en download

De eerste generatie OCZ Vertex SSD’s halen de volgende snelheden (maximaal in theorie)

HDD leessnelheid 210MB/s
HDD schrijfsnelheid 75MB/s

Kort na de Vertex (1) drives kwamen de Vertex Turbo drives en de snelheden zijn opgevoerd naar:

HDD leessnelheid 240MB/s
HDD schrijfsnelheid 145MB/s

In het voorbeeld hierboven zijn we uitgegaan van de 30 GB versie.

De schijven zijn hardwarematig hetzelfde en de ‘gewone’ eerste generatie Vertex SSD’s kunnen we dus upgraden naar de Turbo versie d.m.v een firmware upgrade! Dit zijn de schijven met een indilinx controller – MLC – SATA-300 – Indilinx IDX110M00 FC Barefoot.

Benodigdheden:

-Een compaitble OCZ Vertex SSD
-Een extra PC draaiend op Windows
-Deze bestanden

De volgende drives zijn compatible:

Vertex 30GB = 051302 = Upgradable naar Turbo
Vertex 60GB = 061302 = Upgradable naar Turbo
Vertex 60GB = 051102 = Upgradable naar Turbo
Vertex 120GB = 081102 = Upgradable naar Turbo

Om erachter te komen of je drive geupdate kan worden heeft OCZ een tooltje gemaakt genaamd ssdcheck. Deze tool werkt enkel in DOS en kan gebruikt worden door de bestanden (ssdcheck en autoexec.bat) naar een bootable usb stick te kopieeren. (de download hier boven bevat alle nodige bestanden om een bootable ubs stick te maken.)

Met het programma ‘drivekey’ maken we een usb stick waarvan kan worden opgestart in Free Dos.
Pak drivekey.zip uit naar een map (bijvoorbeeld op het bureaublad) en open RunThis.EXE.
De boot bestanden welke bijgeleverd zijn ondersteunen enkel FAT partities dus gebruik een USB stick tot maximaal 2GB en formatteer deze met drivekey naar een FAT partitie. Kies bij ‘File system’ FAT en vink aan: ‘Create a DOS startup disk’. Kies hierna: ‘using DOS system files located at’ en navigeer naar de map ‘Bootfiles’ in de map waat RunThis.EXE ook staat.

Na het formatteren kopieeren we de twee bestanden uit ‘identity.zip’ naar de USB stick en starten we op vanaf deze USB stick. Bij de meeste computers kunnen we door tijdens het opstarten en vóórdat windows gaat laden de F11 toets indrukken waarna een boot keuze menu in beeld komt. Hier kiezen we welteverstaan de zojuist gemaakte USB stick. Wanneer dit niet werkt komen we (afhankelijk van het moederbord) met F2 of F12 in de bios instellingen waar normaal gesproken een tabblad ‘boot’ vinden waar de opstartschijf kan worden geselecteerd.

Opgestart typen we: ssdcheck.exe en kiezen we de schijf gevolgd door Enter en ssdcheck geeft ons een waarde.

your updater file is: 081102.exe (120Gb versie)

Wanneer dit getal correspondeert met de lijst hierboven kunnen we naar de volgende stap en is de Drive updatable naar de Turbo versie!

LET OP: deze update is een zg. destructieve update waardoor alle gegevens verloren gaan. We kunnen bijvoorbeeld met ‘paragon partition manager’ (niet inbegrepen) een backup maken van de complete schijf op een andere HDD om de bestanden en dus en werkende Windows, later terug te plaatsen na het upgraden.
Op deze manier hoeven we niet Windows opnieuw te installeren met alle extra acties zoals drivers en programmainstallaties van dien.

Wanneer we een backup (image) hebben gemaakt of gewoon hebben besloten Windows opnieuw te installeren kunnen we aan de slag.

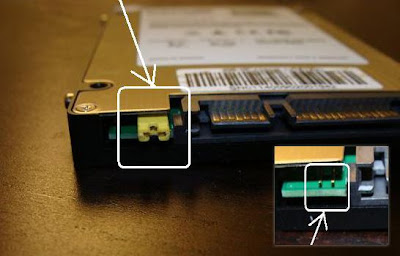

De Vertex SSD heeft aan de achterkant 2 pinnetjes welke met elkaar verbonden moeten worden. Dit kan met een jumper maar wanneer er geen jumper voorhanden is kan dit bij wijze van spreken zelfs met zilverfolie. Op veel moederborden zit wel een jumper welke niet verbonden is en er dus even af mag. Gebruik anders een jumper van oude hardware zoals een cd branden o.i.d.

Download dit bestand voor de upgrade en gebruik het bestand voor de betreffende schijf (eg. VTXTURBO_xxxxxx.exe) waar ‘x’ de waarde is welke ssdcheck ons heeft gegeven.

Sluit de SSD aan op een tweede PC en boot naar windows op de normale manier. Windows zal de SSD installeren en vragen om opnieuw op te starten. Doe dit.

In windows XP kunnen we het bestand gewoon openen. In Windows Vista en 7 rechts klikken we op het bestand en kiezen: “Run as Administrator”.

Nu opent een zg. DOS box en we zien de SSD als: “YATAPDONG BAREFOOT”. Kies het cijfer voor deze schijf gevolgd door een druk op de Enter toets. Geef het programma even de tijd om zijn werkt te doen en hierna zal een melding tevoorschijn komen dat het prcess is afgerond. Schakel nu de PC compleet uit en vergeet niet de jumper te verwijderen.

Voila!

De schijf is nu een Vertex Tubo ! geworden en kan worden geformatteerd. Plaats de backup terug óf installeer Windows ‘schoon’ en gebruik ‘AS SSD benchmark’ welke is inbegrepen in de download om de snelheid te testen. (Doe dit ook vooraf om het verschil te zien)
